产品展示 您的位置:网站首页 > 产品展示 > 单级离心泵系列 > 立式单级单吸离心泵(ISG、IRG、IHG、ISGD、YG)
产品简介:

产品概述

  ISG型单级单吸立式离心泵是本公司采用IS型离心泵性能参数和立式泵结构之长,严格按照国标准IS02858及最新国家标准设计成功的高产效节能产品,是代替IS型卧式泵、DL型泵等常规产品的新颖立式离心泵。流量范围1.5—1200m3/h,扬程范围8—150m,分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同,设计制造成同性能参数的IRG型热水泵、IHG型化工泵、ISGD型低速泵和YG型油泵系列产品。

产品特点

1、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心重合于泵脚中心,增强了泵的运行稳定性和寿命。

2、安装方便。进出口径相同并在一中心线上,可象阀门一样直接安装在管路任何部位。电机上防雨罩可置于户外使用。泵设有安装底脚,以便泵的安装稳定。

3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承,并设有不停机加油装置,泵叶轮具有极好的动静平衡,动行无振动,改善使用环境。

4、无渗漏。轴封采用耐腐硬质合金机械密封,解决了离心泵填料密封渗漏严重的问题,延长了使用寿命,确保了运行场地干净整洁。

5、维修方便。勿需拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行检修维护。

6、可根据现场使用条件,泵机可立式、卧式、多方式安装,依据流量的扬和程要求,采用并、串联方法,增加所需流量扬程。

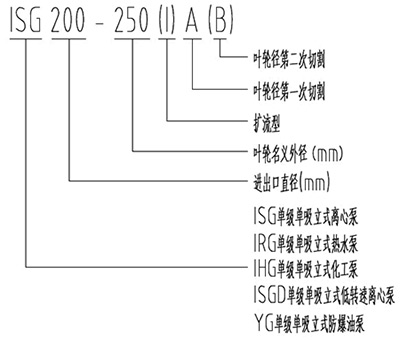

ISG、IRG、IHG、ISGD、YG型号的意义

主要用途

1、ISG型立式离心泵,供输送清水及物理性质 类似清水的其它液体之用。使用介质温度80℃以 下。适用于工业和城市给排水、高层建筑增压送 水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。

2、IRG型立式热水泵,适用于有供热系统的民用及企事业单位的建筑住房供暖及热水增压、循环、输送等生产工艺用热系统,如:电站、热电站、余热利用、冶金、化工、纺织、木材加工、造纸、食品、制药和合成纤维等部门,使用温度120℃以下。

3、IHG型立式化工泵,输送不含固体颗粒具有腐蚀性其粘度类似水的液体。适用于轻纺、石油、化工、冶金、电力、造纸、食品等工业锅炉高温热水,使用温度-20℃—120℃。

4、IDGD型低转速离心泵,供输送清水及物理性质类似清水的其它液体之用。使用介质温度80℃以下。适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。

5、YG型立式防爆油泵,适用于石油、轻纺、化工、机械等行业输送腐蚀、易燃、易爆液体,被输送介质温度-20℃—120℃。介质密封ρ<1000kg/m3

工作条件

1、泵系统最高工作压力为≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa,订货时请注册系统工作压力。当进口压力大于0.4Mpa,或泵系统工作压力大于1.6Mpa时,应在订货时另行提出,以便在制造时,泵的进流部分和联接部分采用铸钢材料。

2、适用介质:清水泵介质应无腐蚀性液体、介质固体不溶物,其体积不超过单位体各0.1%,粒度<0.2mn,如介质为带有细小颗粒的请在订货时说明。

3、周围环境温度不超过40℃,相对温度不超过95%。结构说明

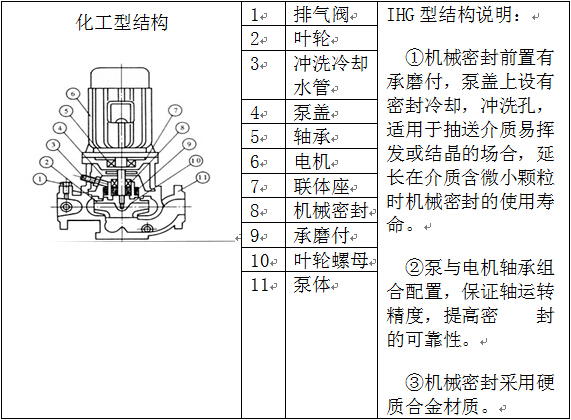

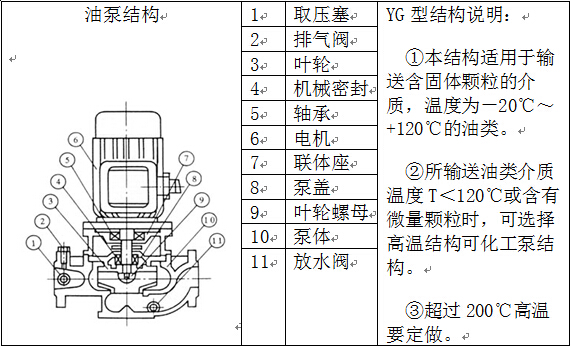

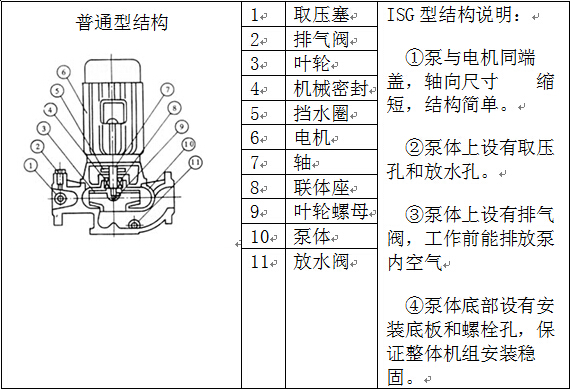

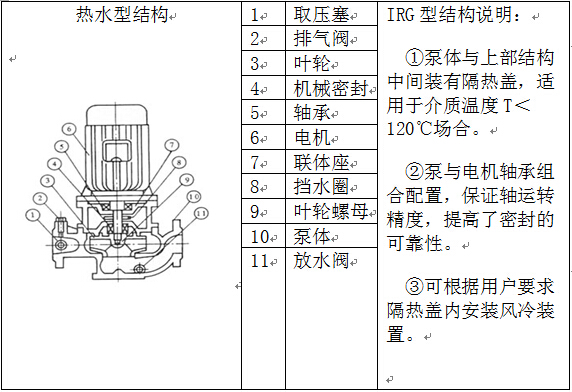

结构说明
