产品简介:

产品概述
恒压供水设备是我公司集多年生产水泵及控制系统的经验,结合国外先进的工控技术,开发生产的理想现代化供水设备.该设备由进口变频调速器、智能电机软起动器、PLC可编程控制器、数字PID调节器、引进低压电器、压力传感器、液位控制器及水泵机组构成的闭环调节供水控制系统。该系统可根据管网瞬时压力的变化,自动调节某台水泵电机的转速和多台水泵电机的投入和退出运行,满足用户恒压变量供水的需要,使供水管网末端压力始终保持恒定,使得整个供水系统保持高效节能的最佳状态。该设备完全按照建设部《JG/T3009-93微机控制变频调速给水设备》为标准进行生产和质量检验,具有可靠的质量保证,并在全国各地广泛使用,深受广大用户欢迎。

产品特点
1、高效节能:系统根据用户设定的压力,自动调节泵电机的转速及投入运行的水泵台数,使设备运行在高效节能的最佳状态。
2、压力稳定:系统恒压值可自由设定,实现PID闭环控制,自动调节系统实际压力与设定压力的偏差,使系统压力保持恒定。
3、高可靠性及抗干扰能力:选用国际名牌变频器、PLC可编程序控制器及低压电器,合理简洁的电路,先进可靠的控制程序,使得系统性能优良,控制方式灵活,抗干扰能力强,工作可靠。
4、软起动、循环工作方式:由变频器或软起动器实现水泵软起动软停止,使电网和管网免受部击,无水锤现象,大大降低设备运行噪音;多台泵多种循环运行,均衡各泵运行时间,避免其中某台水泵因闲置而锈蚀,延长水泵及相关设备的使用寿命。
5、完善的故障管理:具备多种故障显示及备查记录,可靠的欠压、过压、过流、过载、短路、缺相、水源缺水等保护功能,使用安全,维护简便。
6、手动、自动控制:设置手动-----自动控制功能,可保证设备安全连续运行。
7、控制程序化:可按用户供水需要实现多种控制方式。例如:定时开关系统,消防联动,小流量或零流量自动关机睡眠,上位机集中管理等。
8、优越的综合特性:直接向用户供水,避免水质二次污染;管网常压供水,可避免外露管路冻裂;可按需要任意调节设备压力,满足用水高峰期建筑顶层的水压要求;另外该设备品种规格齐全,可任意组合配套,应用范围广。

适用范围
1 城市居民生活小区、高层建筑供水、宾馆、饭店较大型建筑生活供水及消防用水;
2 各类工业用水、供热和空调系统的冷热水循环(要求恒压供水的生产用水);
3 油田输油管路、油库、油港等恒压输油系统;
4 老式供水系统(气压罐、水塔、高位水箱)改造更新;
5 工业锅炉稳压补水系统,热水供应系统;
6 各类自来水厂、污水处理厂、机场、农业排灌、喷灌及音乐喷泉等。

设备结构的组成
变频恒压供水成套设备主要由主泵组、变频恒压供水控制系统、稳压泵组(可选组件)、稳压气压罐(可选件)等组成。
1、 主泵组:供水主泵组主要由LG型立式多级离心泵、DL型立式多级管道离心泵或GDL型立式多级管道离心泵和以槽钢、钢板焊接制成的钢制基础构成,一般由3台同一型号的水泵组成。
2 、变频恒压供水控制系统:主要由交流变频调速器、PLC可编程控制器、数字PID调节器、外围操作执行机构及保护电路、压力传感器、蓄水池液位控制器(水源缺水保护用)等组成。
3、 稳压泵组:稳压泵主要由1-2小流量水泵构成,其供水扬程大于或等于主泵的扬程。它只在管网小流量或零流量时(例如夜晚)自动投入运行,维持管网的压力,补充小流量用水或管网的渗漏,同时使主泵在管网小流量或零流量时处于停机状态。
4、 气压罐:气压罐是一种密闭容器,大流量供水时,由水泵加压,罐内贮存的气体被压缩,在小流量或零流量供水时,被压缩气体泄压膨胀,将贮存在罐内的水压输配水管网,补充用户的小流量用水或管网的渗漏,同时使主泵在小流量用水时处于停机状态.

工作原理
系统正常运行时,用户用水管网上的压力传感器对水压进行数据采样,并将压力信号转换为电信号,传输到PID调节器,然后与用户设定的压力值进行比较和运算,并将运算结果转换为频率调节信号和启动水泵台数信号,分别送至变频器和PLC可编程控制器,变频器根此调节水泵电机的电源频率,进而调整水泵的转速;可编程控制器根据PID调节传输过来的水泵启动台数信号,控制水泵的投入或退出运行.通过控制水泵投入或退出运行的台数及其中变频泵转速,将供水管网中的水压恒稳于用户预先设定的压力值,使供水泵组提供的水量与用户管网中不断变化的用水量保持一致,达到"变量恒压供水"的目的.

运行特点
设备起动后,一台主泵在变频器控制下变频运行,当供水压力达到设定值且流量与用水量平衡时,水泵电机稳定在某一转速;当用水量增加(或减少)时,水泵将按变频器输出的频率加速(或减速)至另一稳定转速;当变频泵达到最大转速后,用水量仍在增加时,系统将变频泵切换到工频运行,然后变频器切换到另一台水泵,使之变速运行;在多台泵组合供水时,每当变频泵达到最大转速时,都将发生上述切换,并有新的水泵投入运行。当用水量减少时,变频泵降低水泵转速,若用水量进一步减少,系统将按先停的顺序,逐台关闭工频泵,直到剩下一台变频泵运行。当系统只有一台泵运行,用水量很小时(如夜间),此时可关闭主泵起动附属小泵,保持管网压力。

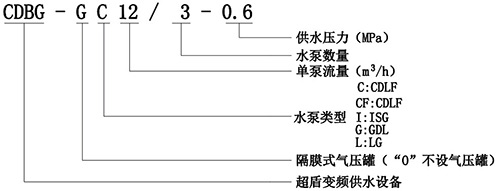

型号意义
